Kreise

Kreise werden gezeichnet durch

       \circle{Durchmesser}   bzw.    \circle*{Durchmesser}

Der Kreis wird in der ersten Form durch seine Umfangslinie gezeichnet, in der zweiten wird er voll ausgemalt.

Der Durchmesser kann beliebig sein. Da jedoch LaTeX nur eine gewisse Anzahl von Durchmessern unterstützt, wird automatisch mit demjenigen gezeichnet, der dem gewählten am ehesten entspricht.

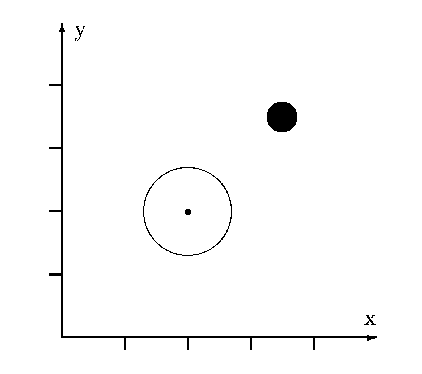

Der durch \put bestimmte Punkt ist der Mittelpunkt des Kreises, von dem aus im gleichbleibenden Radius gezeichnet wird. Dies soll folgende Zeichnung verdeutlichen:

       \setlength{unitlength}{1cm}
       \begin{picture}(0.0,6.0)
              \put(2.0,2.0){\circle{1.5}}
              \put(3.5,3.5){\circle*{0.5}}
       \end{picture}
