Pfeile

Die Graphikart Pfeil unterscheidet sich von Linie nur dadurch, daß der Pfeil an einem Ende mit einer Pfeilspitze abschließt.

Syntax:

       \vector(delta_x, delta_y){laenge}

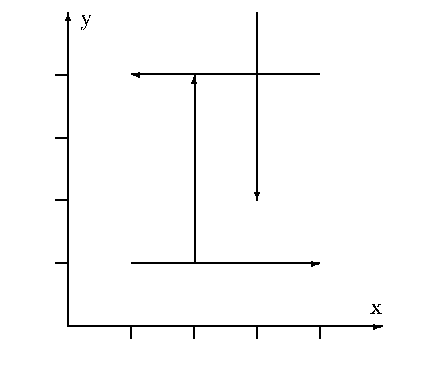

Beispiel:

       \setlength{unitlength}{1cm}
       \begin{picture}(0.0,6.0)
              \put(1.0,1.0){\vector(1,0){3}}       * Pfeil rechts
              \put(2.0,1.0){\vector(0,1){3}}       * Pfeil oben
              \put(4.0,4.0){\vector(-1,0){3}}      * Pfeil links
              \put(3.0,5.0){\vector(0,-1){3}}      * Pfeil unten
       \end{picture}
