Text in Rahmen

Zur Umrahmung von Text mittels \framebox und \makebox werden diese Befehle um die Angabe der Breiten- und Höhen-Dimensionierung erweitert:

       \framebox(Breiten-Dim., Hoehen-Dim.)[Textpositon]{text}
       \makebox(Breiten-Dim., Hoehen-Dim.)[Textpositon]{text}

Sie behalten ihren bekannten Funktionsumfang.

Für Textposition stehen folgende Werte zur Wahl:

Wert	Wirkung
t	Der Text erscheint unterhalb des oberen Kastenrandes -horizontal zentriert.
b	Der Text erscheint oberhalb des oberen Kastenrandes -horizontal zentriert.
l	Der Text beginnt am linken Kastenrand - vertikal zentriert.
r	Der Text beginnt am rechten Kastenrand - vertikal zentriert.

Zusätzlich steht der Befehl

       \dashbox{Strichlaenge}(Breiten-Dim., Hoehen-Dim.)[Textpositon]{text}

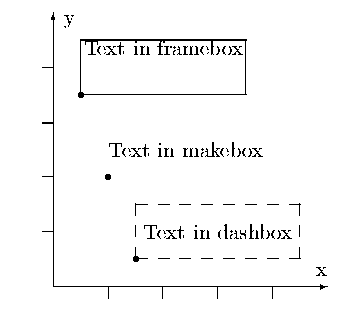

zur Verfügung, mittels dem, per Maßangabe für die Strichlaenge, ein gestrichelter Rahmen gezeichnet wird. Hierzu folgendes Bild:

       \put(0.5,3.5){\framebox(3.0,1.0)[t]  {Text in framebox}}
       \put(1.0,2.0){\makebox(3.0,1.0)[l]   {Text in makebox}}
       \put(1.5,0.5){\dashbox{0.2}(3.0,1.0) {Text in dashbox}}

Bei den vorgenannten Rahmen wird die Rahmengröße statisch gewählt. Man kann aber auch den Rahmen wohldefiniert um den Text herum positionieren mit dem (bereits bekannten) \fbox - Befehl. Der Abstand vom Rahmen zum Text wird mit \fboxsep gesteuert.

Beispiel:

       \begin{picture}(10,10)
              \fboxsep1.5cm
              \put(0,0){\fbox{angepasster Rahmen}}
        \end{picture}

Will man auf einen Freiraum zwischen Rahmen und Text vollends verzichten, so kann der Befehl \frame benutzt werden:

       \frame{text}

Der Bezugspunkt ist die linke untere Ecke des Textes.
