Positionierung und Erzeugung einer Graphik

Nachdem definiert wurde, in welchem Raum die zu zeichnene(n) Graphik(en) sich befinden soll(en), muß noch die Positionierung und Erzeugung der Graphik im Bild erfolgen durch:

       \put(x-Koordinate, y-Koordinate){Graphikart}

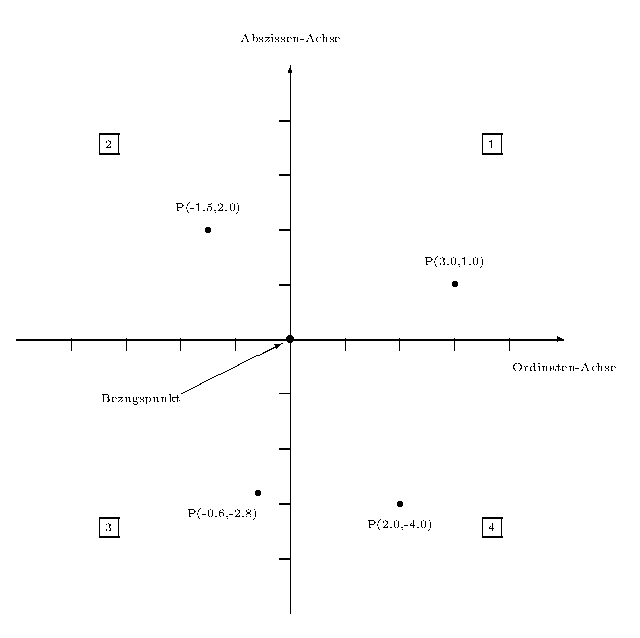

wobei die Koordinatenwerte positiv und negativ sein können. Je nach Vorzeichen können Punkte in verschiedenen Quadranten angesteuert werden:

X-Vorzeichen	Y-Vorzeichen	Quadrant Nr.
+	+	1
-	+	2
-	-	3
+	-	4

Beispiele hierzu sind in allen nächsten Unterpunkten angegeben.

Normalerweise wird man aber nur positive Koordinaten nutzen und somit im 1. Quadranten zeichnen, da es zweckmäßiger ist, vom Bezugspunkt aus alle weiteren Koordinaten nach rechts-oben anzusteuern. An der durch das Wertepaar X-Koordinate, Y-Koordinate angegebenen Stelle wird nun die jeweilige Graphik gezeichnet; dieser Punkt ist im Folgenden symbolhaft durch einen kleinen ausgefüllten Kreis verdeutlicht und wird auch (relativer) Bezugspunkt genannt.
